انواع سافت استارتر زیمنس و کاربردهای آن‌ها

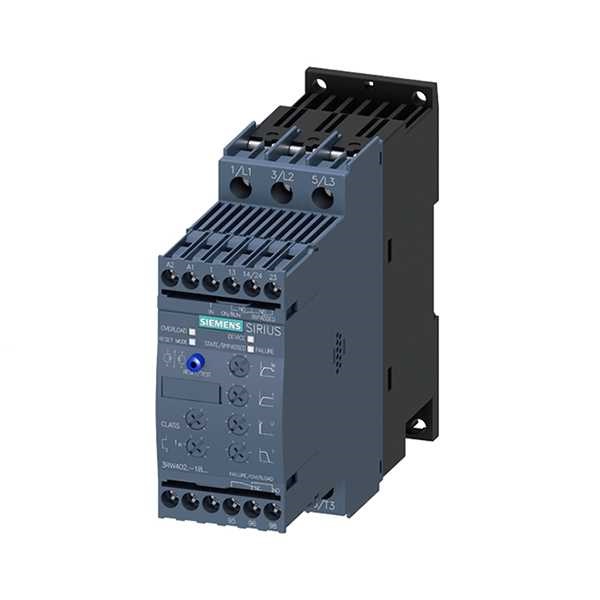

سافت استارتر زیمنس یکی از تجهیزات کلیدی در کنترل موتورهای الکتریکی سه فاز است که برای کاهش جریان راه‌اندازی و گشتاور ناگهانی طراحی شده است. سری‌های مختلف این محصول شامل مدل‌های پایه مانند ۳RW۳۰ و ۳RW۴۰ برای کاربردهای استاندارد و سبک هستند. این مدل‌ها با کنترل دو فاز ولتاژ را به صورت تدریجی افزایش می‌دهند و برای پمپ‌ها فن‌ها و نوار نقاله‌ها مناسب‌اند. در صنایع غذایی و ساختمانی از این انواع برای جلوگیری از ضربه‌های مکانیکی استفاده می‌شود. قابلیت تنظیم زمان راه‌اندازی تا بیست ثانیه امکان تطبیق با بارهای مختلف را فراهم می‌کند. این سافت استارترها مصرف انرژی را در زمان استارت کاهش داده و عمر موتور را افزایش می‌دهند.

مدل‌های عملکرد عمومی مانند ۳RW۵۰ و ۳RW۵۲ برای کاربردهای متوسط تا سنگین طراحی شده‌اند و کنترل سه فاز دارند. این انواع در سیستم‌های تهویه مطبوع کمپرسورها و خطوط تولید کارخانه‌ها کاربرد گسترده‌ای دارند. با ویژگی محدودسازی جریان و حفاظت اضافه بار یکپارچه از آسیب به تجهیزات جلوگیری می‌کنند. در صنایع آب و فاضلاب برای راه‌اندازی پمپ‌های بزرگ بدون ایجاد ضربه آب استفاده می‌شوند. پارامترهای قابل تنظیم مانند ولتاژ شروع و زمان رمپ اجازه می‌دهند عملکرد دقیق‌تری داشته باشند. این مدل‌ها جایگزین مناسبی برای استارترهای ستاره مثلث هستند و فضای کمتری در تابلو اشغال می‌کنند.

سری عملکرد بالا مانند ۳RW۵۵ و ۳RW۵۵-F برای کاربردهای سنگین و پیچیده مناسب‌اند و توان‌هایی تا ۱۲۰۰ کیلووات را پوشش می‌دهند. این انواع با کنترل گشتاور پیشرفته در آسیاب‌ها خردکن‌ها و سیستم‌های حمل مواد سنگین به کار می‌روند. قابلیت توقف نرم پمپ از ایجاد ضربه هیدرولیکی جلوگیری کرده و در نیروگاه‌ها و معادن کاربرد دارد. ادغام با سیستم‌های ارتباطی مانند پرو فی نت امکان نظارت از راه دور را فراهم می‌سازد. این سافت استارترها برای بارهای با اینرسی بالا طراحی شده‌اند و پایداری شبکه برق را حفظ می‌کنند. استفاده از آن‌ها در خطوط تولید مداوم باعث کاهش توقفات غیربرنامه‌ای می‌شود.

در کاربردهای خاص مانند مناطق خطرناک مدل‌های دارای گواهی ATEX برای محیط‌های انفجاری مناسب هستند. این انواع در صنایع شیمیایی نفت و گاز برای راه‌اندازی ایمن موتورها استفاده می‌شوند. قابلیت بای پس داخلی تلفات انرژی را در حالت کارکرد عادی به حداقل می‌رساند. در سیستم‌های آسانسور و پله برقی برای حرکت نرم و بدون شوک به کار می‌روند. انتخاب نوع مناسب بر اساس توان موتور و نوع بار انجام می‌گیرد تا بهترین عملکرد حاصل شود. این محصولات زیمنس با کیفیت بالا و قابلیت اطمینان طولانی مدت شناخته می‌شوند.

مشخصات فنی سافت استارتر زیمنس

مشخصات فنی سافت استارتر زیمنس شامل محدوده جریان عملیاتی از ۳ آمپر تا بیش از ۲۰۰۰ آمپر در دمای ۴۰ درجه سانتی‌گراد است. ولتاژ عملیاتی در مدل‌های مختلف از ۲۰۰ تا ۶۹۰ ولت متغیر است و فرکانس کاری ۵۰ تا ۶۰ هرتز را پشتیبانی می‌کند. توان موتور قابل پشتیبانی در اتصال استاندارد تا ۷۱۰ کیلووات و در اتصال داخل مثلث تا ۱۲۰۰ کیلووات می‌رسد. ولتاژ شروع قابل تنظیم از ۲۰ تا ۱۰۰ درصد و زمان رمپ تا ۳۶۰ ثانیه در مدل‌های پیشرفته وجود دارد. حفاظت‌های داخلی شامل اضافه بار موتور و حفاظت دستگاه ذاتی هستند. این مشخصات امکان استفاده در شرایط محیطی متنوع را فراهم می‌کنند.

در سری‌های پایه جریان نامی تا ۱۰۶ آمپر و توان تا ۵۵ کیلووات در ۴۰۰ ولت است. مدل‌های عملکرد عمومی تا ۵۷۰ آمپر و ۳۱۵ کیلووات را پوشش می‌دهند. سری‌های بالا با جریان تا ۲۲۱۷ آمپر برای کاربردهای صنعتی بزرگ مناسب‌اند. دمای کاری از منفی ۲۵ تا مثبت ۶۰ درجه سانتی‌گراد تعریف شده و در ارتفاعات تا ۵۰۰۰ متر قابل استفاده است. کلاس حفاظت IP۲۰ در جلو دستگاه استاندارد است. دقت اندازه‌گیری جریان و ولتاژ بالا بوده و کلاس دقت ۵ بر اساس استانداردهای بین‌المللی رعایت می‌شود.

ویژگی‌های کنترلی شامل محدودسازی جریان از ۱۲۵ تا ۸۰۰ درصد جریان نامی و کنترل گشتاور از ۱۰ تا ۱۰۰ درصد است. تعداد مجموعه پارامترها در مدل‌های پیشرفته تا سه عدد می‌رسد. خروجی‌های کمکی و ورودی‌های دیجیتال برای سیگنال‌دهی خارجی در دسترس هستند. ماژول‌های ارتباطی اختیاری برای پرو فی باس و اترنت آی پی پشتیبانی می‌شوند. طول کابل حداکثر بین دستگاه و موتور تا ۳۰۰ متر مجاز است. این مشخصات فنی تطبیق‌پذیری بالایی با سیستم‌های مختلف ایجاد می‌کنند.

ولتاژ کنترل مدار فرمان در محدوده‌های ۲۴ ولت AC/DC یا ۱۱۰ تا ۲۵۰ ولت AC ارائه می‌شود. تلفات توان در حالت بای پس بسیار پایین است و راندمان بالایی دارد. استانداردهای IEC ۶۰۹۴۷-۴-۲ و تاییدهای UL/CSA رعایت شده‌اند. قابلیت کار در مدار داخل مثلث جریان عبوری را به حدود ۵۸ درصد کاهش می‌دهد. تعداد استارت در ساعت بسته به کلاس بارگذاری متفاوت است. این جزئیات فنی انتخاب دقیق محصول را برای مهندسان تسهیل می‌کنند.

نحوه نصب و راه‌اندازی سافت استارتر زیمنس

نصب سافت استارتر زیمنس با انتخاب مدل مناسب بر اساس جریان و توان موتور آغاز می‌شود. دستگاه باید در تابلو برق با فاصله‌های مشخص بالا ۶۰ میلی‌متر و کنار ۱۵ میلی‌متر نصب شود. موقعیت نصب عمودی با تلرانس ۱۰ درجه توصیه می‌گردد. اتصالات اصلی به ترمینال‌های L۱ L۲ L۳ برای ورودی و T۱ T۲ T۳ برای خروجی انجام می‌گیرد. قطع برق اصلی قبل از سیم‌کشی الزامی است تا ایمنی حفظ شود. پس از اتصال فیزیکی پارامترها بر اساس دفترچه راهنما تنظیم می‌شوند.

در راه‌اندازی ابتدا ولتاژ شروع و زمان رمپ را تنظیم کنید تا با مشخصات بار هماهنگ باشد. برای اتصال داخل مثلث سیم‌کشی مشابه ستاره مثلث انجام شده و جریان فاز از دستگاه عبور می‌کند. تست اولیه با بار سبک انجام شده و جریان استارت پایش می‌گردد. استفاده از نرم‌افزار مربوطه برای پارامتردهی پیشرفته در مدل‌های دیجیتال ممکن است. بررسی حفاظت‌ها و سیگنال‌های خطا قبل از بهره‌برداری کامل ضروری است. این مراحل باعث عملکرد پایدار و بدون مشکل می‌شود.

نگهداری پس از نصب شامل بررسی دوره‌ای اتصالات و تمیز کردن دستگاه است. فاصله کابل‌ها و کیفیت سیم‌کشی باید مطابق استاندارد باشد. در صورت نیاز به ماژول‌های اضافی مانند HMI آن‌ها را نصب و پیکربندی کنید. راه‌اندازی نهایی با تست تحت بار کامل و ثبت داده‌ها انجام می‌گیرد. رعایت دستورالعمل‌های ایمنی زیمنس از آسیب به تجهیزات جلوگیری می‌کند. این فرآیند نصب و راه‌اندازی ساده و قابل اعتماد است.

جنس اندازه و مشخصات فنی ساختاری سافت استارتر زیمنس

جنس بدنه سافت استارتر زیمنس از مواد مقاوم پلاستیکی و فلزی با کیفیت بالا ساخته شده که در برابر حرارت و ضربه مقاوم است. ابعاد مدل‌های کوچک مانند سری S۰۰ حدود ۲۲٫۵ در ۱۰۰ در ۱۲۰ میلی‌متر است. مدل‌های متوسط با عرض ۴۵ تا ۷۰ میلی‌متر ارتفاع ۱۲۵ تا ۱۶۰ میلی‌متر و عمق حدود ۱۵۰ تا ۱۸۶ میلی‌متر تولید می‌شوند. وزن دستگاه‌ها از کمتر از یک کیلوگرم در مدل‌های کوچک تا چند ده کیلوگرم در سری‌های بزرگ متغیر است. این اندازه‌های فشرده فضای تابلو را بهینه می‌کنند. مواد به کار رفته استانداردهای صنعتی را برآورده ساخته‌اند.

مشخصات فنی ساختاری شامل سیستم بای پس یکپارچه برای کاهش تلفات و تریستورهای قدرتمند با ولتاژ بلوکه تا ۱۶۰۰ ولت است. ترمینال‌ها از نوع پیچی یا فنری برای اتصالات امن طراحی شده‌اند. درجه حفاظت جلو IP۲۰ و قابلیت نصب روی ریل DIN یا پیچ وجود دارد. فاصله‌های لازم برای تهویه در نصب کنار هم رعایت می‌شود. ساختار هیبریدی سوئیچینگ تلفات را به حداقل می‌رساند. این ویژگی‌ها دوام و قابلیت اطمینان بالا را تضمین می‌کنند.

در مدل‌های بزرگ ابعاد تا عرض ۴۷۸ میلی‌متر ارتفاع ۷۶۴ میلی‌متر و عمق ۲۴۱ میلی‌متر می‌رسد. جنس اتصالات اصلی از مس یا آلیاژهای مقاوم برای جریان‌های بالا است. وزن بدون بسته‌بندی در برخی مدل‌ها به ۴۵ کیلوگرم می‌رسد. مشخصات نصب اجازه چرخش محدود و کج شدن را می‌دهد. طراحی مدولار امکان افزودن ماژول‌های ارتباطی را فراهم می‌سازد. این جزئیات ساختاری انتخاب و نصب را آسان‌تر می‌کنند.
